ICCP采水管

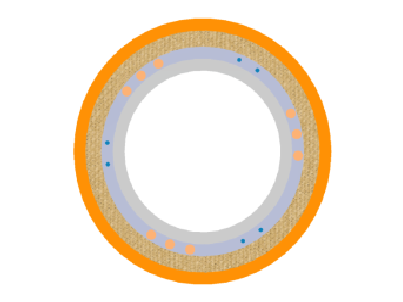

ICCP采水管截面图

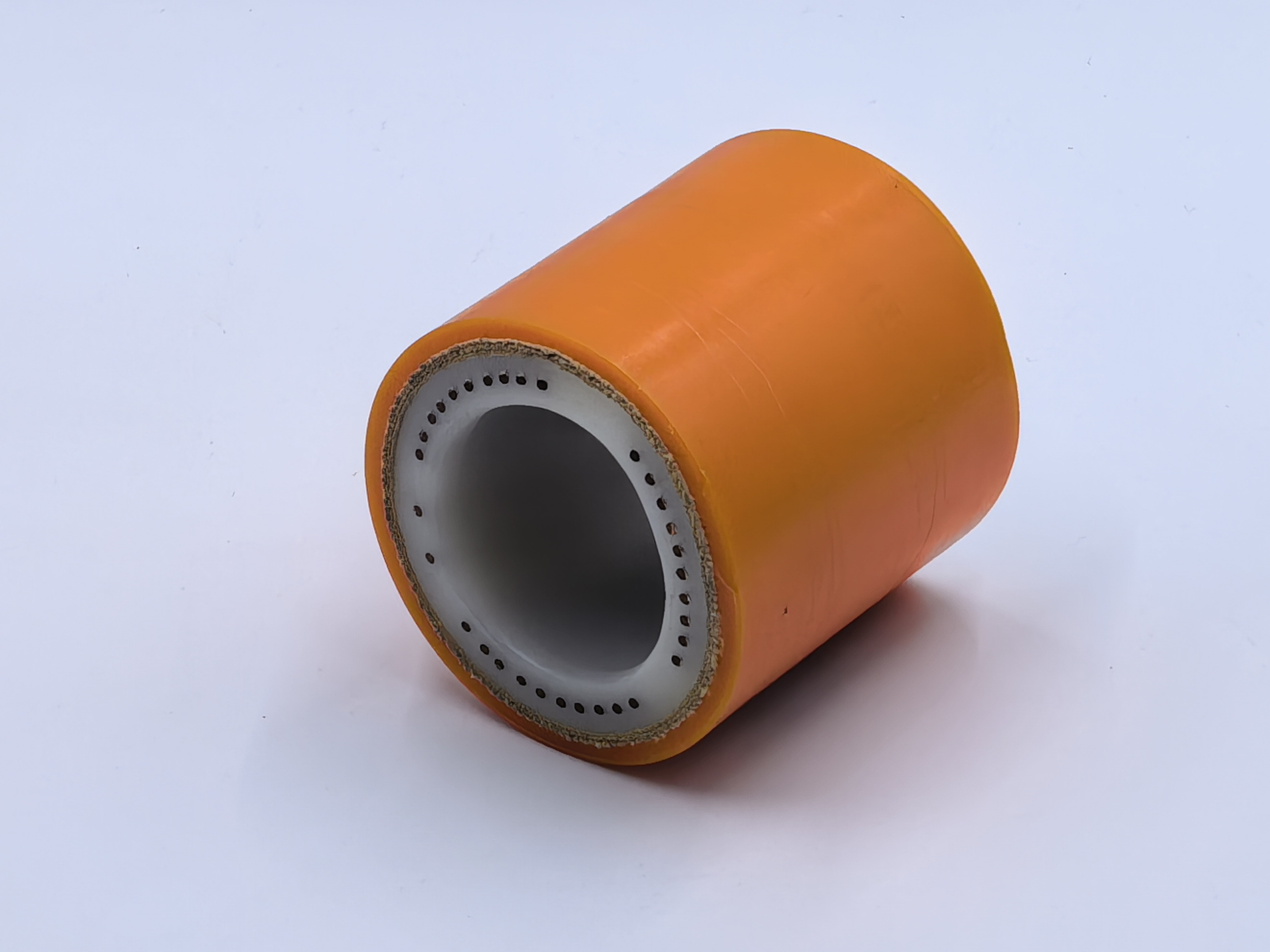

ICCP采水管实物图

ICCP采水管是我司自主研发的用于水源井开采的管缆一体化管道系统，具备非金属管耐腐蚀、不结垢、不结蜡的特点，同时解决现有采水工艺中存在的电缆磕碰、作业繁琐、水泵干抽烧坏、维护及管理成本高的问题。

该产品采用三层复合结构设计，具体可分为智能内衬层、结构层、外保护层三层，层间互相粘接、无分层、无相对位移。内外层采用耐温、耐水、耐油气介质腐蚀的热塑性树脂挤出成型，内层嵌入动力电缆、控制电缆或信号电缆。结构层采用纤维增强塑料缠绕成型，管道性能可根据工况需求进行设计，管道性能稳定，长期运行安全、平稳、可靠。

产品特点

本体安全：不结垢、不结蜡、防腐蚀、流阻小；
高效作业：无杆采水，地面无机械运动设备，节能、高效；
远程测控：远程实时调控、数据传输，操作便捷；
管缆一体：电缆内嵌，有效避免潜油电缆的磕碰、卡缆等问题；
实时监测：配备井下多参数传感器，可实时监控生产状态。

技术规格

Item	Unit	DN50	DN65	DN80	DN85	DN100
公称内径	mm	50	65	80	85	100
公称外径	mm	80	105	115	125	140
米重	kg/m	3.2	4.5	5.5	6	7
额定工作压力	MPa	6.4	6.4	6.4	6.4	4
额定工作温度	℃	70/90/120	70/90/120	70/90/120	70/90/120	70/90/120
适用流量	m³/d	480	850	1550	1900	2900
爆破压力	MPa	≥20	≥20	≥20	≥20	≥7.5
抗坍塌强度	MPa	1~10	1~10	1~10	1~10	1~10
拉伸断裂强力	kN	≥160	≥160	≥160	≥160	≥160
最小弯曲半径	mm	1050	1150	1350	1400	1400
动力电缆尺寸	mm²	10~33	10~33	10~33	10~33	10~33
电缆绝缘阻值	GΩ	≥1	≥1	≥1	≥1	≥1

应用场景

陆地油气田、海洋油气田采水。
