潜油隔膜泵

潜油隔膜泵实物图

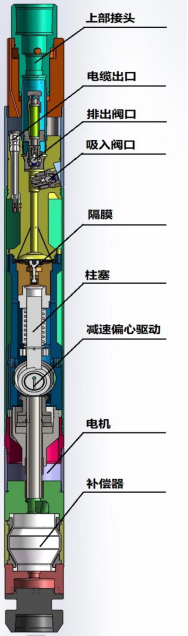

潜油隔膜泵结构示意图

潜油隔膜泵工作原理示意图

潜油隔膜泵是一种高度集成化的无杆举升系统，其核心结构将潜油电机、减速换向装置、柱塞泵与隔膜腔体组合为一体。电力通过专用电缆驱动井下电机旋转，经减速换向机构转化为柱塞的往复运动，推动封闭油腔内的液压油，进而驱动隔膜产生高频波动，配合进液阀和出液阀的周期性开闭，实现对井液的连续吸入与稳定举升。

该系统具有结构紧凑、适配性强、举升效率高的特点，尤其适用于水平井和低产低效井，可有效解决传统有杆泵的杆管偏磨问题，且地面设备简洁、运行平稳可靠、全生命周期维护成本较低，为现代油田高效开采提供了可靠的技术方案。

产品特点

高效节能：额定功率仅4kW，系统效率约40%，泵效＞80%，较传统有杆泵节能超50%；
强适应性：沉没度低至1m即可运行，可频繁启停，无电流、扭矩冲击，彻底杜绝干磨烧泵，适用于低产低效井；
使用寿命长：无杆泵，没有杆管偏磨问题；机械部件与井液隔离，磨损小，可靠性高，使用寿命长；
地面设备安全简便：无运动部件，结构紧凑，占地小，安全环保，免维护保养。
通过性优异：可通过13°/30m的狗腿度，支持水平放置运行，特别适合大斜度及水平井应用。
智能控制、远程监控，管理方便，维修、维护费用低。

技术规格

外径114mm，长度＜4m，适用于5 1/2”及以上套管；
适用于大斜度、水平井，井斜≤90°，狗腿度≤13°/30m（5 1/2”套管）；
排量范围：0～20m3/d；泵效80%，系统效率30%～40%；
频率范围20～50Hz，举升扬程≤2000m；
供电电压380V，50Hz；
环境及输送介质的温度≤90℃；
吸入口处油气体积比≤10%；
含蜡量≤20%；
粘度≤200cp（20℃）；
有对应的解决气锁、腐蚀、结垢技术方案。

型号	排量 m³/d	扬程 m	功率 kW	外径 mm	长度 m	重量 kg
JM5-3.5-2000	3.5	2000	4	114	3.3	143
JM5-5-1700	5	1700	4	114	3.3	143
JM5-7-1500	7	1500	4	114	3.3	143
JM5-10-1200	10	1200	4	114	3.3	143
JM5-13-1000	13	1000	4	114	3.3	143
JM5-15-850	15	850	4	114	3.3	143
JM5-20-700	20	700	4	114	3.3	143

应用场景

潜油隔膜泵专为应对油气与煤层气井的复杂工况而设计，是实现低压、低渗及水平井高效排采的关键技术。

低产低效油井

潜油隔膜泵在油田中应用，可以通过井下传感器，实时监控井下压力数据，自动调节生产参数，优化生产制度，确立合理的生产压差，可以实现油井的智能化生产，充分发挥油井的生产潜能，增产效果显著。在提产、节能、检泵周期等方面均具有明显优势。另外，后期免维护保养、地面设备安全环保、维修费用低、检泵周期长，有较好的经济和社会效益，逐步得到了用户的认可。

吉林油田

潜油隔膜泵在吉林油田从2021年7月份开始应用，均采用智能管和潜油隔膜泵技术方案

延长油田

潜油隔膜泵延长油田累计应用2口潜油隔膜泵，其中1口井采用智能复合连续敷缆管，2021年6月投产，已经稳定运行1600多天，目前运行正常

河南油田铜川油气开发有限公司应用

潜油隔膜泵在河南油田铜川油气开发有限公司累计应用23口潜油隔膜泵，2023年10月首次完井10口井，已经稳定运行700多天，2024年11月完井13口井，目前运行正常400多天。

煤层气、天然气排水采气井应用

潜油隔膜泵电机功率4kW，发热小，可以频繁启停，借助变频柜的压力恢复自动启停功能，可在极小压力波动下实现平稳运行与启停，显著降低井底流压波动对煤层的扰动，有助于进一步压降液面。该技术在煤层气水平井中效果卓越，是实现\"缓慢、稳定、连续\"智能化生产的理想选择。

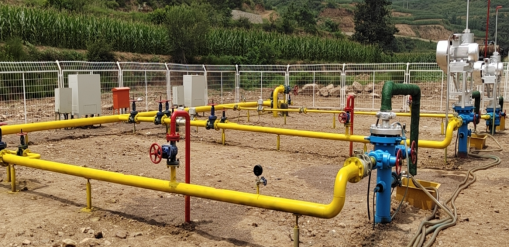

中联煤层气应用

隔膜泵已成功应用于中石油、华北油田、中联煤、美中能源、蓝焰煤层气、富地柳林燃气有限公司、内蒙古煤田地质局等多个油气田、煤层气市场。目前煤层气井80多口，应用最长的机组目前已经平稳运转1900多天。

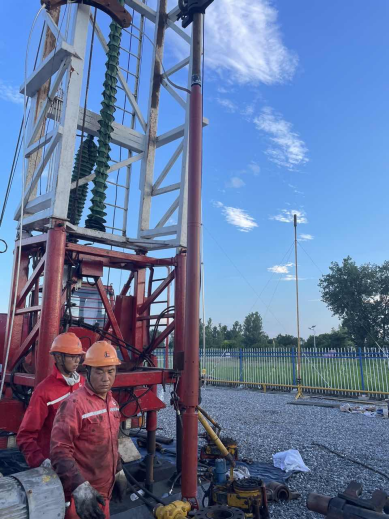

蓝焰煤层气应用

目前已经稳定运行800多天，产气每天4000方左右，较之前地面驱动螺杆泵，泵挂深度加深86m，垂深11.6m，每天产气量增加1000多方，检泵周期从224天延长至800多天，采用潜油隔膜泵后增产50%左右，效果明显。
